产品简介

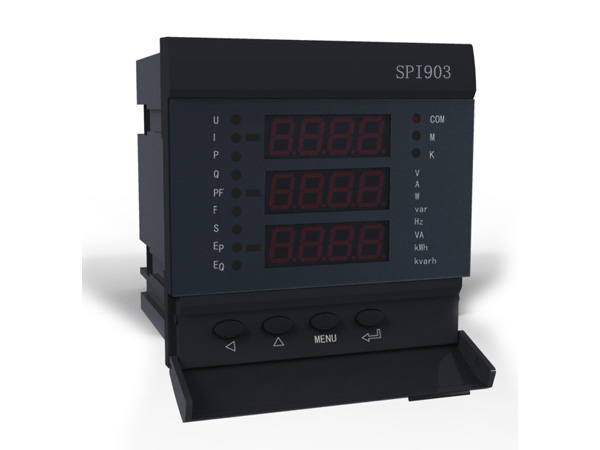

NEI900-N系列三相电力分析仪表，用于配电系统的连续监视。仪表可测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电能、无功电能、三相电压电流不平衡度、电流各次谐波含有率。采用Modbus-RTU通信方式上传所有测量的数据。NEI900-N三相电力分析仪表将精确测量、智能化多功能和人机交互等技术完美结合，其电压电流变比可现场设置，显示当前实时测量值。仪表内置铁电存储器，可反复配置参数，掉电不丢失。
应用领域
NEI900-N系列三相电力分析电力仪表的应用范围广泛，可应用于对电力品质、电力安全有特殊要求的场合和就地显示的场景。
● 电能管理系统
● 工业自动化
● 小区电力监控
● 变电站自动化
● 配电网自动化
● 智能建筑
● 智能型配电盘开关柜
产品特点
● RJ-485通信口
● 直接测量多种电力参数
● 可直接电压互感器接入，可任意设定PT变比
● 四象限电能测量功能
● 铁电存储，配置参数永久记忆
● 工业级数码显示 数据直观形像
● 采用标准modbus-RTU通信协议
● 方便安装 接线简单
● 可与业界组态软件通信(Intouch/Fix/Citec /组态王/力控/杰控/太力等)
外形尺寸
● 外形尺寸：96mm×96mm×50mm(高 × 宽 × 深 )
● 盘面开扣尺寸：91mm×91mm (高 × 宽)，建议开孔尺寸91*91mm
功能列表
|
功能列表 |
参数 |
|
|
实时测量值 |
相电压 |
Va、Vb、Vc、Vlnavg |
|
线电压 |
Vab、Vbc、Vca、Vllavg |
|
|
相电流 |
Ia、Ib、Ic，Inavg |
|
|
有功功率 |
Pa、Pb、Pc、Ptotal |
|
|
无功功率 |
Qa、Qb、Qc、Qtotal |
|
|
视在功率 |
Sa、Sb、Sc、Stotal |
|
|
功率因数 |
Pfa、Pfb、Pfc、Pf |
|
|
频率 |
fhz |
|
|
有功电能 |
Ep |
|
|
无功电能 |
Eq |
|
|
谐波含量 |
Harm0、…、Harm31 |
|
|
电压品质 |
电压三相不平衡度 |
VlnUnbal |
|
电流品质 |
电流三相不平衡度 |
Iunbal |
|
通信方式 |
以太口 |
Ethernet |
|
显示方式 |
数码管 |
LED |
测量精度及范围
|
测量参数 |
|
面板显示 |
通讯 |
精度 |
|
电压 |
相电压/线电压/平均值/零序电压 |
一次侧值 |
二次侧值 |
0.2级 |
|
电流 |
相电流/零序电流/平均值 |
一次侧值 |
二次侧值 |
0.2级 |
|
有功功率 |
单相/总和 |
一次侧值 |
二次侧值 |
0.5级 |
|
无功功率 |
单相/总和 |
一次侧值 |
二次侧值 |
0.5级 |
|
视在功率 |
单相/总和 |
一次侧值 |
二次侧值 |
0.5级 |
|
功率因素 |
单相/总和 |
一次侧值 |
一次侧值 |
0.5级 |
|
不平衡率 |
相电压/线电压/电流 |
一次侧值 |
一次侧值 |
0.2级 |
|
频率 |
|
一次侧值 |
一次侧值 |
0.02HZ |
|
电能 |
有功电能/无功电能 |
一次侧值 |
二次侧值 |
1级 |
|
谐波 |
0-31次 |
— |
— |
0.50% |
技术规格参数
|
参数 |
指标 |
|
工作电源 |
AC:85~265V DC:80-300V |
|
整机功耗 |
< 3VA |
|
过载能力 |
持续1.2倍，瞬间电流10倍/1秒，电压2倍/1秒 |
|
工频耐压 |
AC2kV/Min – 1mA 输入-输出-电源 |
|
绝缘电阻 |
≥ 50MΩ |
|
工作条件 |
环境温度：-20℃～+70℃ 储存温度：-40℃～+85℃ 相对湿度：5％～95%，无凝露 |
|
静电抗扰性试验 |
IEC 61000-4-2,Level 4 |
|
辐射抗扰性试验 |
IEC 61000-4-3,Level 3 |
|
快速瞬变脉冲群抗扰性试验 |
IEC 61000-4-4,Level 4 |
|
浪涌抗扰性试验 |
IEC 61000-4-5,Level 4 |
|
传导射频干扰试验 |
EN 55022,Class B |
|
辐射射频干扰试验 |
EN 55022,Class B |
端子接线图
型号选择
NEI900 - □- □
① ②
① 功能选型
N：基本型
C：基本型 + 1路RS485通信接口
E: 基本型 + 工业以太通信接口
② 额定测量参数
S1：额定220V/5A输入
S2：额定220V/1A输入
S3：额定100V/5A输入
S4：额定100V/1A输入
示例：
NEI900 –C –V1：额定220V/5A输入、带一路RS485通信端口的三相交流多功能数显仪表。
