详细介绍 / Details

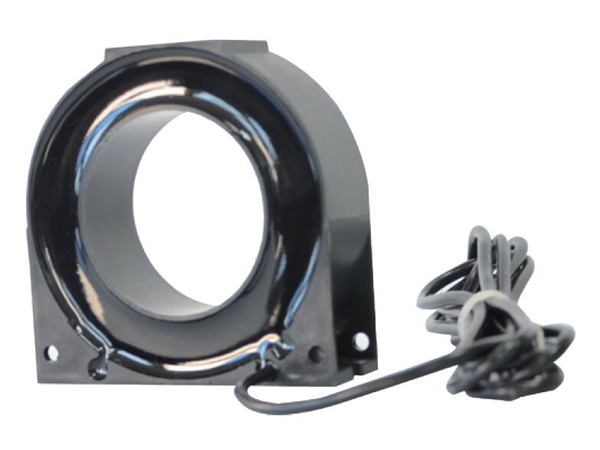

RCP系列开孔圆形剩余电流传感器对接 EFD800电气火灾监控探测器给它们提供剩余电流信号，数据采集传感器，属于开口圆形。
特点
● 使用高阻燃材料（轻盈方便）
● 使用超微晶忒心材料
● 使用环氧树脂进行浇注（固定、散热、抗震）
● 带屏蔽接线（更好的信号提供能力）
功能
● 提供剩余电流信号
技术规格
● 输出电流：0.025-10mA
● 精度：0.5%（GB14287.2-2014国标第二等级）
● 线性度：0.5%
● 隔离电压：3000Vac
应用
● ABCN 四根线需要同时穿过RCP，RCP出来的连根引线链接到 EFD800。
● ABCN需要同一个方向穿过 RCP的过孔（否则会产生剩余电流的叠加）。

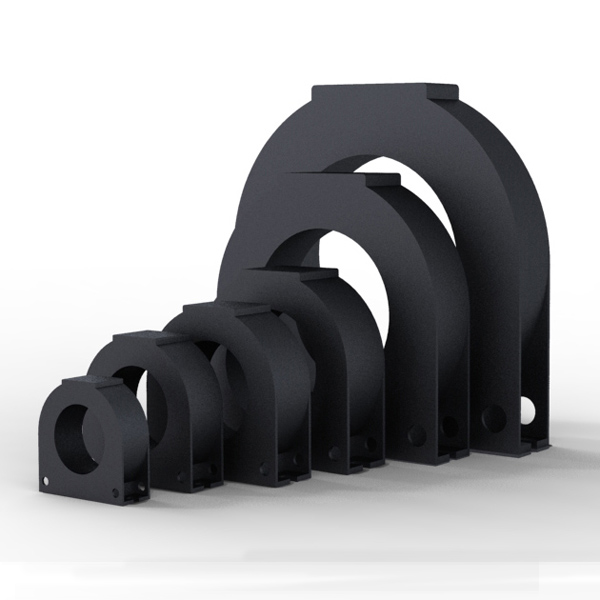

尺寸选型
|
型号 |
Ø |
A |
B |
C |
D |
E |
F |
Q |
|
RCP063 |
26 |
80 |
75 |
22 |
56 |
68 |
57 |
5 |
|
RCP160 |
46 |
108 |
107 |
26 |
71 |
95 |
80 |
5 |
|
RCP250 |
65 |
128 |
127 |
26 |
91 |
115 |
99 |
5 |
|
RCP400 |
81 |
144 |
144 |
28 |
97 |
129 |
109 |
5 |
|
RCP630 |
103 |
174 |
174 |
30 |
126 |
155 |
127 |
5 |
|
RCP1000 |
150 |
169 |
245 |
28 |
- |
- |
- |
5 |
